การเปลี่ยนหัวพิมพ์

หัวพิมพ์ที่เข้ากันได้

สำหรับรายละเอียดหัวพิมพ์ที่เข้ากันได้ โปรดดู หัวพิมพ์

ข้อควรระวังเมื่อจัดการหัวพิมพ์

ทำตามข้อควรระวังต่อไปนี้เมื่อจัดการหัวพิมพ์

ข้อควรระวัง

• เพื่อความปลอดภัย เก็บหัวพิมพ์ให้พ้นจากมือเด็ก

• หากหมึกเข้าปากโดยบังเอิญ ให้ติดต่อแพทย์โดยทันที

• อย่าสัมผัสหัวพิมพ์โดยทันที หลังจากการพิมพ์ หัวพิมพ์จะร้อนมาก และมีความเสี่ยงก่อให้เกิดการไหม้ได้

ข้อสำคัญ

• อาจมีหมึกที่รอบหัวฉีดของหัวพิมพ์ที่คุณนำออก จัดการหัวพิมพ์ด้วยความระมัดระวังระหว่างการเปลี่ยน หมึกอาจเลอะเสื้อผ้า

• อย่าเปิดกระเป๋าบรรจุหัวพิมพ์จนกว่าจะติดตั้งโดยทันที หลังจากนำหัวพิมพ์ออกจากกระเป๋าบรรจุ ให้ติดตั้งโดยทันที หากหัวพิมพ์ถูกทิ้งไว้หลังจากเปิดห่อบรรจุ หัวฉีดอาจแห้ง ซึ่งจะส่งผลต่อคุณภาพการพิมพ์



วิธีเปลี่ยนหัวพิมพ์

ข้อควรระวัง

• หากจะเปลี่ยนหัวพิมพ์ทันทีหลังจากการพิมพ์ กรุณารอสักครู่ก่อนการเปลี่ยน ชิ้นส่วนโลหะของหัวพิมพ์จะร้อนขึ้นระหว่างการพิมพ์ และมีความเสี่ยงในการไหม้จากการสัมผัสชิ้นส่วนเหล่านี้

ข้อสำคัญ

• มือของคุณอาจสกปรกจากการเปลี่ยนหัวพิมพ์ ใช้ถุงมือที่จัดเตรียมให้ไว้ในกล่อง เพื่อเปลี่ยนหัวพิมพ์ใหม่

หมายเหตุ

• จัดเตรียมตลับหมึกใหม่เมื่อระดับหมึกเหลืออยู่ไม่มากนัก

• จัดเตรียมคาร์ทริดบำรุงรักษาใหม่ เมื่อความจุของคาร์ทริดบำรุงรักษาเหลืออยู่ไม่มากนัก

• ดูภาพเคลื่อนไหว

1. เลือก การบำรุงรักษา(Maintenance) บนหน้าจอ HOME

2. เลือก การเปลี่ยนหัวพิมพ์(Head Replacement)

   หน้าจอยืนยันจะปรากฏขึ้น

3. ยืนยันข้อความ แล้วเลือก เริ่ม(Start)

   ข้อสำคัญ

   • หากที่ว่างในคาร์ทริดบำรุงรักษาไม่เพียงพอ ข้อความแจ้งให้คุณเปลี่ยนคาร์ทริดบำรุงรักษาจะแสดงขึ้น ปฏิบัติตามคำแนะนำในข้อความเพื่อเปลี่ยนคาร์ทริดบำรุงรักษา หากข้อความนี้แสดงขึ้น คุณจะไม่สามารถใช้เครื่องพิมพ์จนกระทั่งคุณเปลี่ยนคาร์ทริดใหม่

     • การเปลี่ยนคาร์ทริดบำรุงรักษา

   • หากหมึกในตลับหมึกไม่เพียงพอ ข้อความแจ้งให้คุณเปลี่ยนตลับหมึกจะแสดงขึ้น ปฏิบัติตามคำแนะนำในข้อความเพื่อเปลี่ยนตลับหมึก หากข้อความนี้แสดงขึ้น คุณจะไม่สามารถใช้เครื่องพิมพ์จนกระทั่งคุณเปลี่ยนตลับหมึกใหม่

     • การเปลี่ยนตลับหมึก

4. เมื่อข้อความปรากฏขึ้น ให้เปิดฝาครอบด้านบน



   หมึกถูกดึง ขั้นตอนนี้ใช้เวลาประมาณ 6 ถึง 7 นาที

   หลังจากหมึกถูกดึงตัวยึดหัวพิมพ์ (A) จะเคลื่อนไปตำแหน่งและทิศทางสำหรับการเปลี่ยน ซึ่งการเปลี่ยนจะถูกแสดงบน LCD

   ข้อสำคัญ

   • ขณะที่หมึกถูกดึงเข้าไป ให้ปฏิบัติตามข้อควรระวังด้านล่างนี้เสมอ มิฉะนั้น การดึงหมึกอาจหยุดและเริ่มต้นอีกครั้ง ทำให้เครื่องพิมพ์ใช้หมึกมากขึ้น

     • อย่าถอดสายไฟเครื่องพิมพ์เพื่อปิดเครื่อง

     • อย่าเปิดฝาครอบตลับ

     • อย่าเปิดฝาครอบคาร์ทริดบำรุงรักษา

     • อย่าย้ายหรือยกเครื่องพิมพ์ขึ้น

   • อย่าปิดฝาครอบด้านบนจนกว่าการเปลี่ยนหัวพิมพ์เสร็จสิ้น

5. ดึงคานรอยเชื่อม (C) ไปข้างหน้า ขณะกดปุ่ม ล็อก(Lock) (B) ตามที่ระบุโดยลูกศรในภาพด้านล่าง



   ข้อสำคัญ

   • อย่าสัมผัสฟิล์มใส (D) หรือสายพานสีขาว (E) หากคุณทำให้ชิ้นส่วนเหล่านี้เปื้อนหรือมีรอยขีดข่วนโดยการสัมผัสกับกระดาษหรือมือของคุณ อาจทำให้เครื่องพิมพ์เกิดความเสียหายได้



6. เปิดคานโยกตัวล็อกหัวพิมพ์ (F) จนสุด กระทั่งหยุด



7. เปลี่ยนหัวพิมพ์ด้วยด้ามจับ (G)



   ข้อสำคัญ

   • ห้ามสัมผัสโดนตัวสัมผัสโลหะ (H) ของตัวยึดหัวพิมพ์ นอกจากนี้ อย่าให้สิ่งสกปรกเกาะบนตัวสัมผัสโลหะของตัวยึดหัวพิมพ์ การทำเช่นนี้อาจทำลายเครื่องพิมพ์



   หมายเหตุ

   • ทิ้งหัวพิมพ์ที่ใช้แล้วตามข้อบังคับท้องถิ่น

8. เปิดห่อบรรจุหัวพิมพ์อันใหม่

   นำกลักส่วนหัวออกจากห่อบรรจุและถอดเทป



9. ยกหัวพิมพ์โดยด้ามจับ และถอดแค็ปป้องกัน (I) ด้านซ้ายและขวาออก



   ข้อสำคัญ

   • จับหัวพิมพ์ด้วยด้ามจับเสมอ ห้ามสัมผัสหัวฉีด (J) หรือ ตัวสัมผัสโลหะ (K) การทำเช่นนี้อาจทำลายหัวพิมพ์ และส่งผลกระทบต่อคุณภาพการพิมพ์

   • ห้ามสัมผัสส่วนการจ่ายหมึก (L) เพราะอาจทำให้เกิดปัญหาการพิมพ์



   • พื้นผิวภายในของแค็ปป้องกันถูกเคลือบด้วยหมึกเพื่อปกป้องหัวฉีด โปรดระวังไม่ไปสัมผัสพื้นผิวเมื่อถอดแค็ป

   • หัวพิมพ์บรรจุหมึกเพื่อปกป้องหัวฉีด เราขอแนะนำให้ถอดแค็ปป้องกัน ขณะที่คุณจับกลักส่วนหัวที่บรรจุหัวพิมพ์ หรือมิฉะนั้น ให้เก็บไว้ในที่ปลอดภัยเพื่อป้องกันหมึกหกแล้วเลอะเสื้อผ้าของคุณหรือบริเวณโดยรอบ หากหมึกหกโดยบังเอิญ ให้เช็ดออกด้วยผ้าแห้ง

   • หากคุณจำเป็นต้องนำหัวพิมพ์ไว้ที่อื่นชั่วคราวก่อนการติดตั้ง ให้นำกลักส่วนหัวไปวางในแนวเดียวกัน วางเอาหน้าลงอาจทำให้หัวฉีดหรือตัวสัมผัสโลหะเกิดความเสียหาย ซึ่งจะส่งผลกระทบต่อคุณภาพการพิมพ์

   • อย่าติดแค็ปป้องกันกลับเข้าไป ทิ้งตามข้อบังคับท้องถิ่น

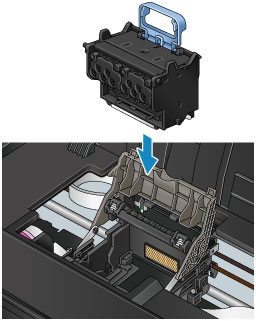

10. ดันหัวพิมพ์อย่างระมัดระวังให้แน่น ให้แน่ใจว่าหัวฉีด ตัวสัมผัสโลหะ และส่วนการจ่ายหมึก ไม่สัมผัสตัวยึดหัวพิมพ์



11. ปิดคานโยกตัวล็อกหัวพิมพ์



12. ปิดคานรอยเชื่อมจนกระทั่งล็อกเข้าที่



13. ปิดฝาครอบด้านบน

    ตอนนี้เครื่องพิมพ์มีหมึกพร้อมใช้งานแล้ว ขั้นตอนนี้ใช้เวลาประมาณ 16 ถึง 17 นาที

    หลังจากเติมหมึกลงในเครื่องพิมพ์แล้ว หน้าจอยืนยันจะปรากฏ

    ปฏิบัติตามคำแนะนำในข้อความบน LCD เพื่อปรับตำแหน่งหัวพิมพ์

    ข้อสำคัญ

    • ห้ามถอดตลับหมึกหรือคาร์ทริดบำรุงรักษา ขณะเติมหมึก หมึกอาจรั่วซึมได้

    • ขณะที่หมึกกำลังถูกเติม ให้ปฏิบัติตามข้อควรระวังด้านล่างนี้เสมอ มิฉะนั้น การเติมหมึกอาจหยุดและเริ่มต้นอีกครั้ง ทำให้เครื่องพิมพ์ใช้หมึกมากขึ้น

      • อย่าถอดสายไฟเครื่องพิมพ์เพื่อปิดเครื่อง

      • อย่าเปิดฝาครอบตลับ

      • อย่าเปิดฝาครอบคาร์ทริดบำรุงรักษา

      • อย่าย้ายหรือยกเครื่องพิมพ์ขึ้น

หมายเหตุ

• หลังจากการเปลี่ยนหัวพิมพ์ ให้ดำเนินการ การปรับเทียบสี

  • ดำเนินการปรับเทียบสี
